PERBAIKAN SERVICE GONDOLA UINSA SURABAYA

 PERBAIKAN GONDOLA UINSA

TWIN A dan B SURABAYA

Service Gondola Surabaya / UINSA Surabaya

Gondola UINSA Surabaya

Dikesempatan kali ini kami dari PT Dua Perkasa Gondola Surabaya diberikan kesempatan untuk melaksanakan perbaikan Gondola Permanent dilokasi UINSA Surabaya dengan type Gondola Double Rail Single Arm T-Jack Mobile Roof seperti ditunjukan pada foto diatas.

Perbaikan yang kami lakukan meliputi :

1. Motor Traveler

2. Swing Arm

3. Cross Arm

4 Elektrikal Panel

5. Hoist / Unit Gondola

atau biasa disebut pekerjaan Overhaul yang mana seluruh bagian mekanik dan elektrik gondola dilakukan pengecekan, perbaikan maupun penggantian unit.

1. Motor Traveler

Pembongkaran Motor Penggerak Konstruksi

Perbaikan Penggerak Konstruksi

Penggantian Baut Konstruksi



Perbaikan Cross Arm

Perbaikan Swing Arm

Pada bagian ini kami melakukan pengecekan pada komponen Motor Traveler yang berada pada Konstruksi Gondola. Ada beberapa komponen yang layak untuk digunakan, dan banyak pula bagian komponen yang sudah tidak layak pakai sehingga perlu dilakukan penggantian part baru.

Penggantian Baut Konstruksi

Penggantian Motor Cross Arm dan Gear

Berikut adalah Foto saat pelaksanaan bongkar pasang murbaut konstruksi penggantung gondola.

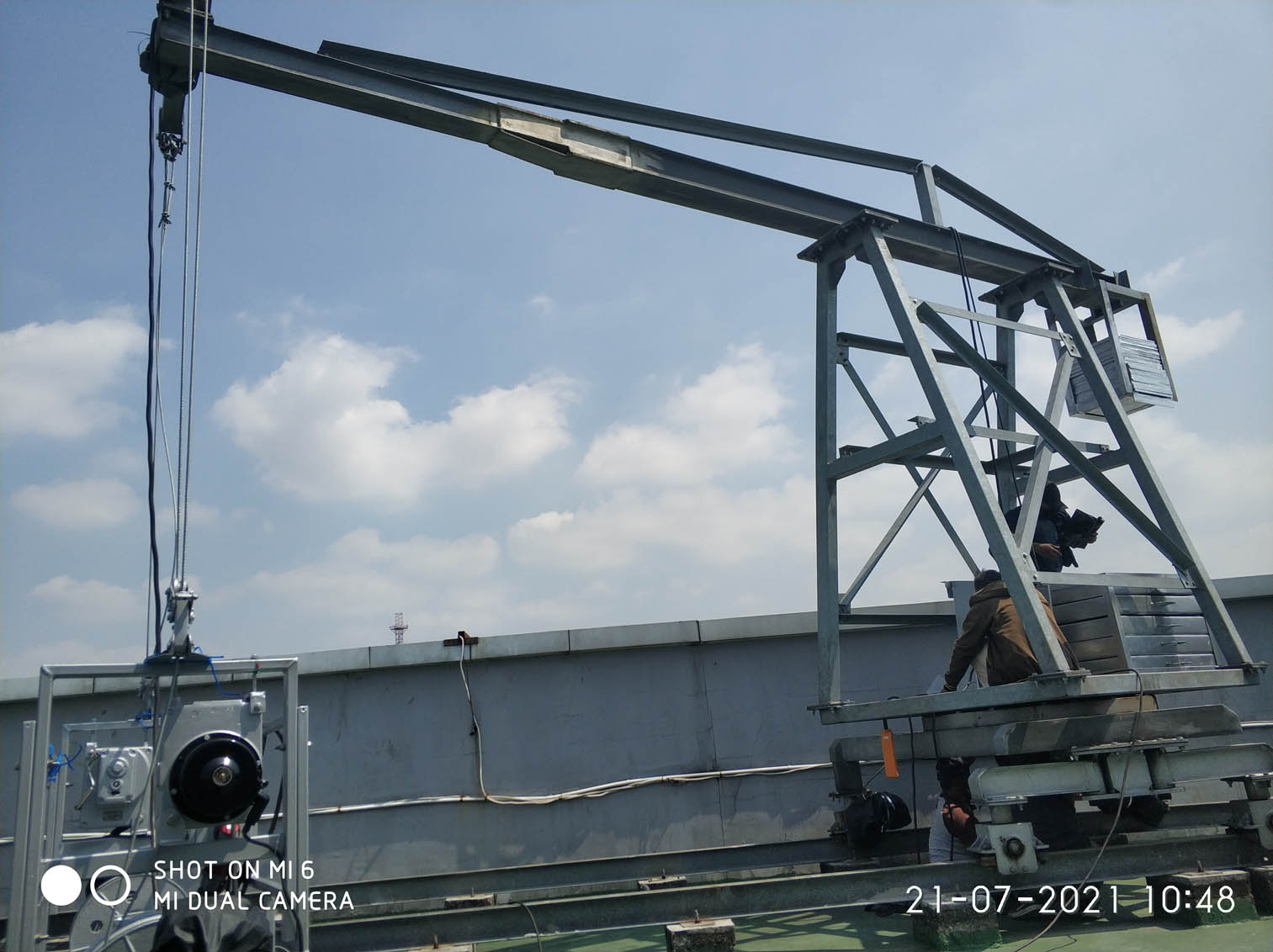

2. Swing Arm

Motor Penggerak Swing Arm

Uji Coba Putaran 360 derajat

Uji Coba putaran Swing Arm

3. Cross Arm

Motor dan Gear Cross Arm selesai diganti baru

Proses Penggantian Motor dan Gear Cross Arm

4. Elektrikal Panel Penggerak Gondola

Pembongkaran Panel Penggerak Motor

Perakitan kembali Panel Elektrik Motor

Panel Gondola finsih pengecatan ulang

Panel Gondola Finish dengan label

5. Hoist / Unit Gondola

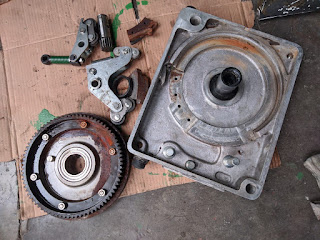

Pembongkaran Hoist Takahasi YJ99

Pengecekan menyeluruh Gearbox Takahashi YJ99

Pengecatan Dasar keranjang

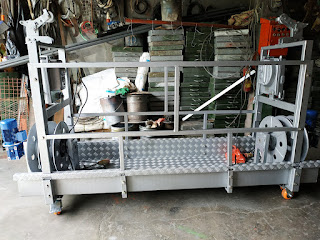

Pengecatan Warna Silver Keranjang Gondola

Finish Clear pada keranjang gondola dan Hoist

Persiapan Pengujian di lokasi Workshop PT Dua Perkasa

Keranjang dilokasi Twin Tower A

Pengecatan Dasar pada Wire Winder

Pengecatan Dasar pada Hoist Takahashi YJ 99

Perakitan setelah proses pengecatan

Blokstop BS30 dan Hoist Takahashi YJ99

Kondisi setelah dirakit

Pengujian di Workshop PT Dua Perkasa

Uji Fungsi Gondola

Uji fungsi dan brake

Gondola saat di lokasi Twin B

FOTO PENGUJIAN GONDOLA DENGAN PJK3 SURABAYA

Gondola Twin B Uinsa

Test Beban SWL Max Twin B Gondola

Gondola Twin B UINSA Surabaya

Gondola Twin A UINSA Surabaya

Dokumentasi Hoist Takahashi YJ99

Pengecekan Visula Seling Gondola

Pengkuran Seling Gondola 8.3 mm

Pengukuran Seling Safety 8,3 mm IWRC 6x19S

Dokumentasi tuas manual

Uji fungsing Swing Arm Konstruksi Gondola Twin B

Pengecekan Panel Gondola

Pengecekan Fungsi tombol panel oleh PJK3

Uji Beban SWL Gondola

Uji Fungsi Safety Lock 1

Uji Fungsi Safety Lock 2

Uji Fungsi naik dan turun

Uji Fungsi naik dan turun Twin A
